モールパネルを取り付けるシカゴスクリュー

先に使用したネジを使ったをご紹介します。

こちらの 8mm穴径 / M6x20mm を使用しました。

Amazonの情報を掲載しています

片面6箇所留めを両面やりますので私は2セット購入。

BORABOX本体の厚みが約15mm

モールパネルの厚みが約2mm

20mmのネジであれば約3mm程度 BORABOX本体から離れて設置する事が出来ます。

このネジは、写真の通り、ネジ部が完全に露出します。

ですのでネジ部をパネル側にすれば6mmの穴で済み、BORABOX側は8mmの穴を開ければ良い事になります。

後はBOXとパネルの間にスペーサーを入れればパネルを完全に固定する事が出来ます。

スペーサーは内径が8mmの下記のアルミパイプを使用しました。

Amazonの情報を掲載しています

BORABOXの穴を開けた箇所の厚みは約1mm

モールパネルの厚みが約2mm

なのでスペーサーは

20mm(ネジの長さ) – 1mm(BORABOXの厚み) – 2mm(モールパネルの厚み) = 17mm

で切り出せばジャストに収まります。

※パネルをもう少し離したい方はスペーサーの長さを調整して下さい。

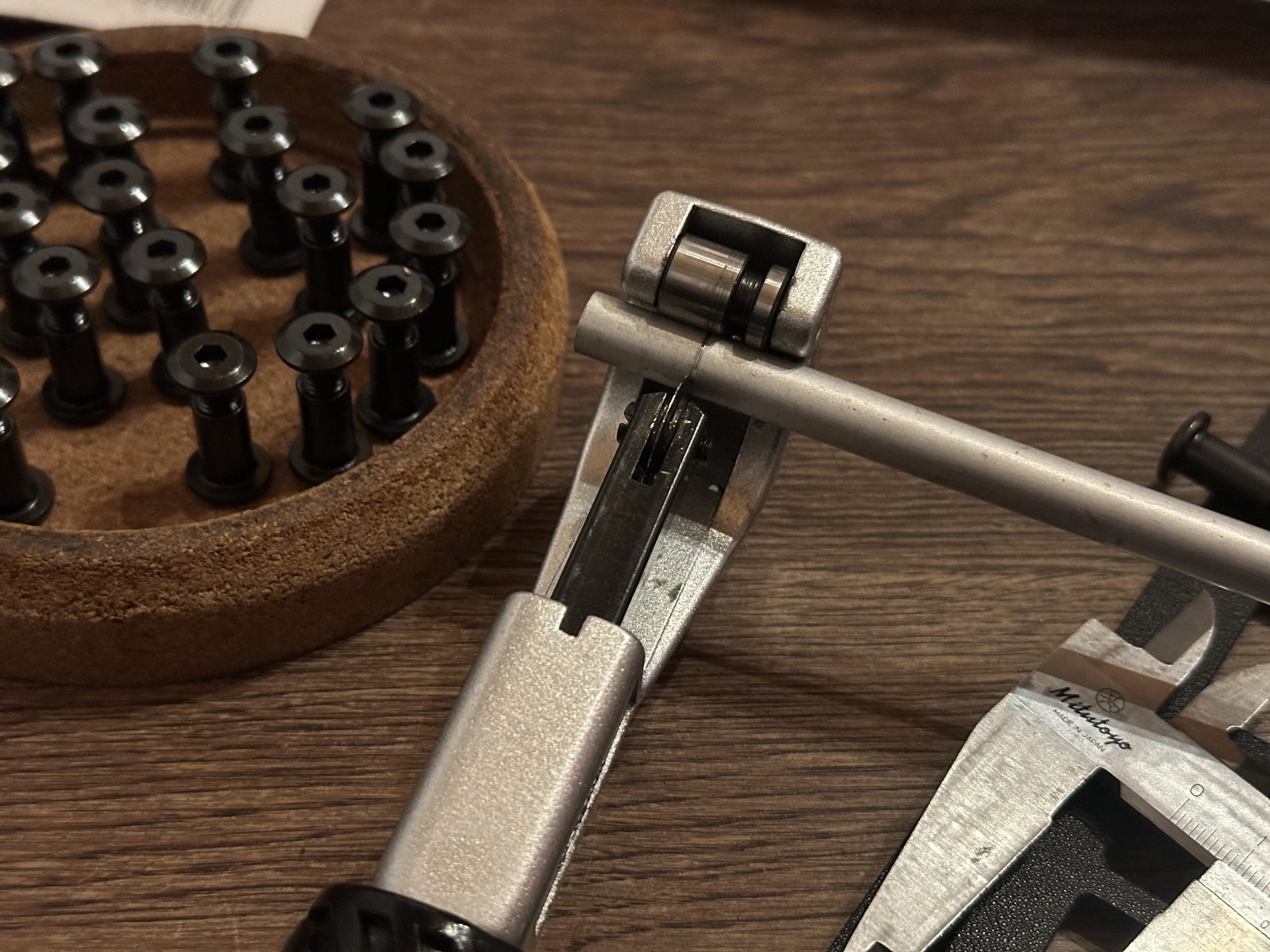

歪みなく切り出したかったのでパイプカッターは必須です。

私が愛用しているパイプカッターはこちら。

Amazonの情報を掲載しています

切り出したアルミパイプを綺麗に面取りしてネジに嵌めてみると、、、良い感じ。
